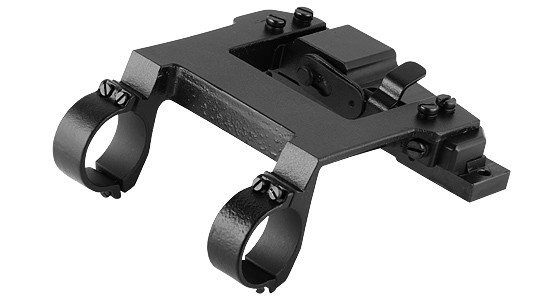

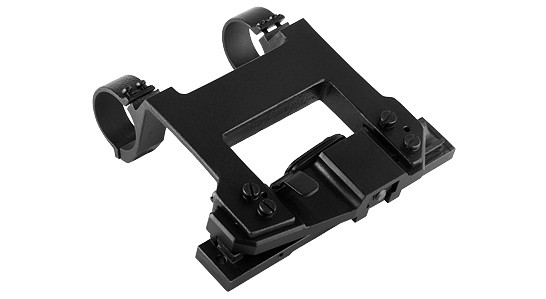

Кронштейн В1 -1а (Тигр, СКС, КО Без планки)

Ожидается
Характеристики
Артикул: m-386
Производитель: ВОМЗ
Страна: Россия
Тип крепления: Интегрированное боковое крепление
Масса, г: 200
Марка оружия: Тигр
Гарантия: 1 год
Гарантия
Гарантия
Весь товар сертифицирован
Весь товар
сертифицирован
30 дней на обмен и возврат
30 дней на обмен
и возврат

Кронштейн В1 -1а (Веперь, Сайга, Тигр, СКС)

Боковой кронштейн В1 -1а пользуется заслуженной популярностью для установки оптических прицелов с диаметром основной трубы 25,4 мм на охотничье оружие российского производства марки Тигр, СКС и КО без планки. Так же возможна установка на карабины других моделей, оснащенных направляющим типа «ласточкин хвост». Планка «ласточкин хвост» толщиной 7 мм позволяет избежать соприкосновения кронштейна с деревянными и пластиковыми деталями оружия. Основным материалом, из которого изготовлен кронштейн является прочная износостойкая сталь способная выдерживать большие нагрузки, создаваемые во время стрельбы.

Соответствие модификаций кронштейна различным типам оружия и маркам прицелов приведено в таблице.

Тип кронштейна Марка прицела Тип оружия
B1-1a Р 2,5х17; РК 1х22; Р 4х32; РV 2,5-7,5х36; Р 8х56; РV 3-9х36 СКС
В1-1б Р 2,5х17; РК 1х22; Р 4х32; РV 2,5-7,5х36; РV 3-9х36 / Р 8х56 "Сайга" / "Сайга", "Тигр"
В1-1в РV 2-10х52 СКС
Установка кронштейна на оружие.

От правильности установки кронштейна на оружие в дальнейшем зависит эффективность стрельбы с оптическим прицелом.

Перед пристрелкой оружия следует проверить надежность крепления прицела и кронштейна.

При переустановке прицела в случае единообразной последовательности крепления прицела в кронштейн можно обойтись без дополнительной пристрелки.

Кронштейн устанавливается на направляющей для крепления оптических прицелов, располагающихся на боковой поверхности ствольной коробки карабина.

Установка кронштейна на оружии, не имеющим такой направляющей, возможна при помощи планки с направляющей типа "ласточкин хвост", входящей в комплект кронштейнов типов В1-1а, В1-1в, В1-2.

Упорный винт предназначен для предотвращения продольного перемещения кронштейна с прицелом вследствие силы отдачи выстрела. При этом для карабина "Сайга" он должен быть установлен в резьбовое отверстие.

Поворотом рычага происходит затяжка кронштейна после его установки на направляющую "ласточкин хвост".

Порядок установки кронштейна.

Рычаг повернуть таким образом, чтобы он располагался перпендикулярно кронштейну;

Надеть кронштейн на направляющую "ласточкин хвост", при этом движение кронштейна должно происходить справа налево до упора винта;

Затянуть кронштейн, повернув рычаг по часовой стрелке до зацепления его с планочкой;

В случае недостаточной затяжки, механизм кронштейна имеет возможность регулировки для выборки зазора между направляющими на карабине и на кронштейне. Для этого необходимо:

  • снять фиксатор;
  • освободить рычаг;
  • при помощи того же рычага повернуть винт. При этом происходит движение направляющей по винту и регулируется посадочный размер. Величина угла поворота определяется приблизительно;
  • Снова установить кронштейн на направляющую "ласточкин хвост" на оружии, затянуть его поворотом рычага и убедиться в надежной фиксации кронштейна. В противном случае регулировку повторить;
  • установить фиксатор, закрепив тем самым рычаг.

    После пристрелки для более надежной фиксации кронштейна-переходника желательно произвести его штифтовку входящими в комплект изделия штифтами. Для этого по уже имеющимся отверстиям в кронштейне-переходнике просверлить отверстия ? 3…3,015 мм в корпусе зажима и установить штифты.
